齒輪泵是液壓系統中廣泛采用的一種液壓泵，它一般做成定量泵，按結構不同，齒輪泵分為外嚙合齒輪泵和內嚙合齒輪泵，而以外嚙合齒輪泵應用廣。下面以外嚙合齒輪泵為例來剖析齒輪泵。

　　液壓齒輪泵主要包括：高壓定量齒輪泵，高壓雙聯齒輪泵，潤滑泵，化工泵，雙向齒輪馬達，齒輪泵附調壓閥，齒輪泵附升降閥

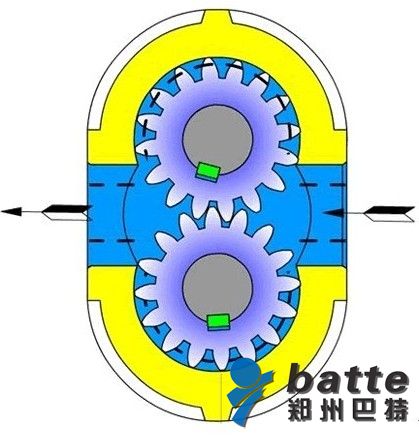

　　齒輪泵的概念是很簡單的，即它的基本形式就是兩個尺寸相同的齒輪在一個緊密配合的殼體內相互嚙合旋轉，這個殼體的內部類似“8”字形，兩個齒輪裝在里面，齒輪的外徑及兩側與殼體緊密配合。來自于擠出機的物料在吸入口進入兩個齒輪中間，并充滿這一空間，隨著齒的旋轉沿殼體運動，后在兩齒嚙合時排出。

　　巴特齒輪泵主要由馬達、減速器、聯軸器和泵頭幾部件組成共同作用完成傳動增壓等工作，泵頭是由泵殼、前后側蓋、齒輪軸、滑動軸承和軸封構成。高溫齒輪泵屬于正位移泵，工作時依靠主、從動齒輪的相互嚙合造成的工作容積變化來輸送熔體。工作容積由泵體、齒輪的齒槽及具有側板功能的軸承構成。

　　齒輪泵的工作原理所示，它是分離三片式結構，三片是指泵蓋4，8和泵體7，泵體7內裝有一對齒數相同、寬度和泵體接近而又互相嚙合的齒輪6，這對齒輪與兩端蓋和泵體形成一密封腔，并由齒輪的齒頂和嚙合線把密封腔劃分為兩部分，即吸油腔和壓油腔。兩齒輪分別用鍵固定在由滾針軸承支承的主動軸12和從動軸15上，主動軸由電動機帶動旋轉。
